Gewindeschneider im Detail

- Koffer HxBxT: ca. 2,5 x 25 x 15,5 cm

- Windeisen HxBxT: ca. 1 x 20 x 2 cm

- Schneideisenhalter HxBxT: ca. 1,5 x 21,5 x 4 cm

- Schneideisen HxD: ca. 1 x 2,5 cm

- Carbonstahl mit Zinklegierung

Enthaltene Größen

- Schneideisen: M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M7 x 1.0, M8 x 1.25, M10 x 1.5, M12 x 1.75, 1/8 NPT27

- Gewindebohrer: M3, M4, M5, M6, M7, M8, M10, M12, 1/8 NPT27

- Gewindelehre: 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 27, 28

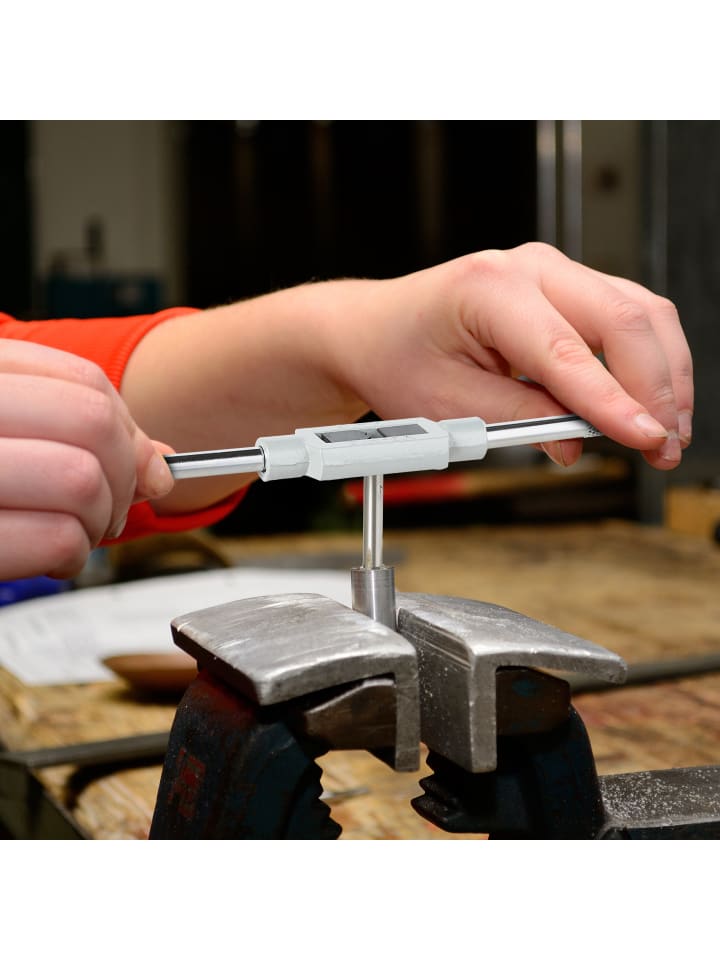

Anleitung Innengewinde

- Kernloch in entsprechender Größe bohren (siehe Kernlochmaße)

- Gewindebohrer in Windeisen einspannen und mit Schneidmittel ölen

- Gewindebohrer unter leichtem Druck im Uhrzeigersinn gerade eindrehen

- Nach einer halben Umdrehung jeweils zurückdrehen, um Span zu brechen

Anleitung Außengewinde

- Durchmesser Bolzen messen, um Gewindegröße zu bestimmen

- Bolzen mit Feile zu konischer Form anfasen

- Schneideisen in Halter einsetzen und Schraube festziehen

- Gerade auf Bolzen setzen und mit Schneidmittel ölen

- Mit leichtem Druck auf Bolzen drehen

- Ab und zu zurückdrehen, um Späne zu brechen

- Solange drehen, bis gewünschte Gewindelänge erreicht ist

Metrische Gewinde

Nennmaß - Steigung - Kernloch - Bolzen in mm

- M3 - 0,5 - 2,5 - 2,9

- M4 - 0,7 - 3,3 - 3,9

- M5 - 0,8 - 4,2 - 4,9

- M6 - 1,0 - 5 - 5,9

- M7 - 1,0 - 6 - 6,9

- M8 - 1,25 - 6,8 - 7,9

- M10 - 1,5 - 8,5 - 10

- M12 - 1,75- 10,2 - 11,8

Kernlochmaße für NPT

- Gewindemaß: 1/8" - 27 NPT

- Steigung: 27 Gänge pro Zoll

- Steigung: 0,941 mm

- Durchmesser außen: 10,242 mm

- Kernloch: 8,25 mm

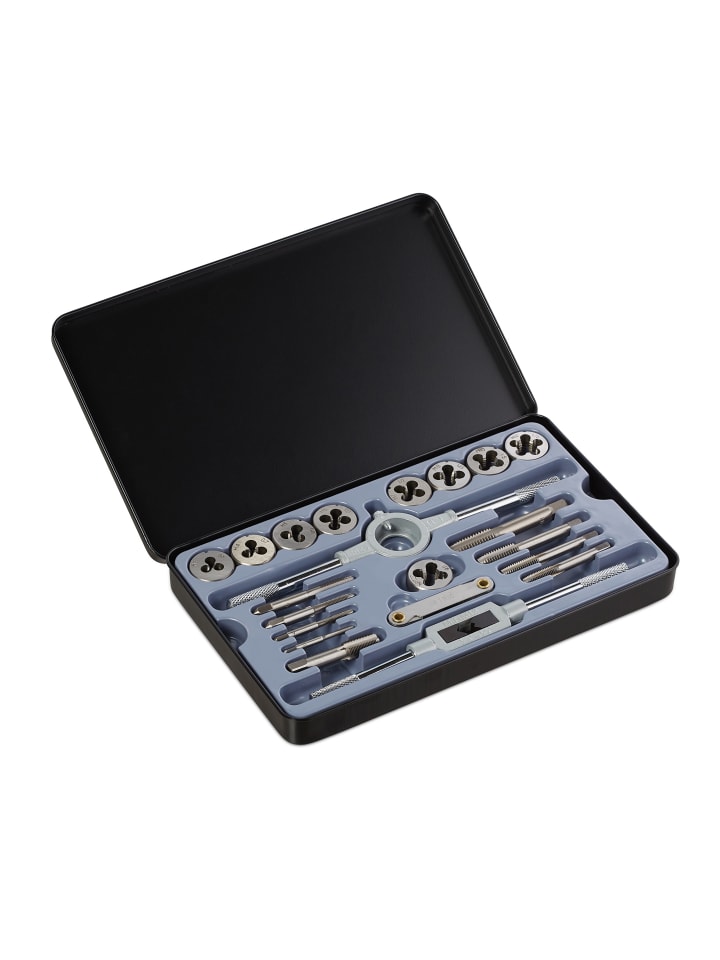

Lieferumfang

- 9x Schneideisen

- 9x Gewindebohrer

- 1x Windeisen

- 1x Gewindelehre

- 1x Schneideisenhalter

- 1x Koffer

- Ohne Deko

80% Stahl, 10% Kunststoff, 10% Metall

Höhe : 2.50 cm

Länge : 15.50 cm

Gewicht : 1.02 kg

Breite : 25.00 cm
